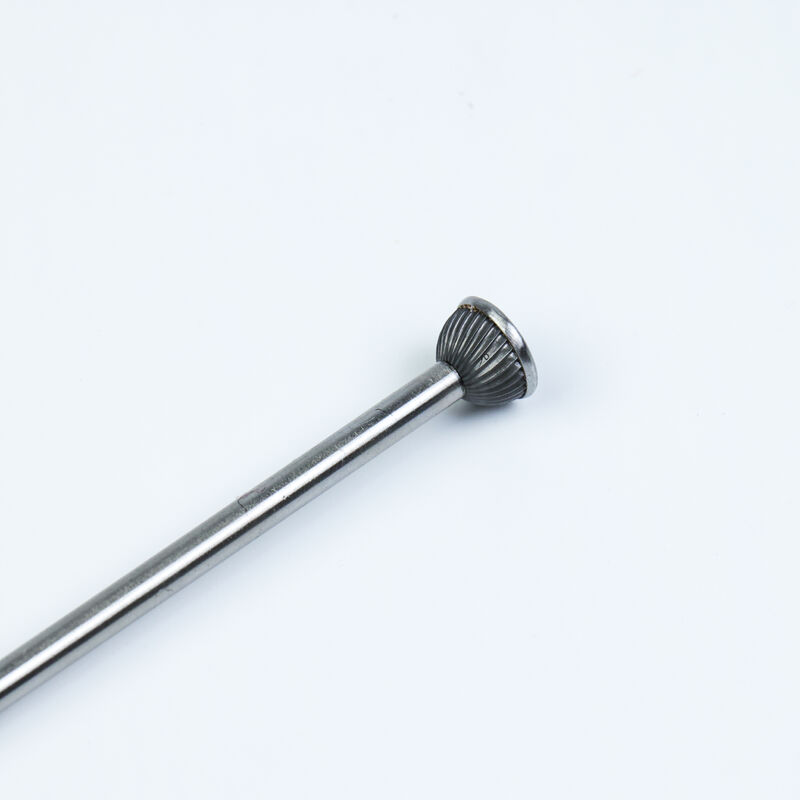

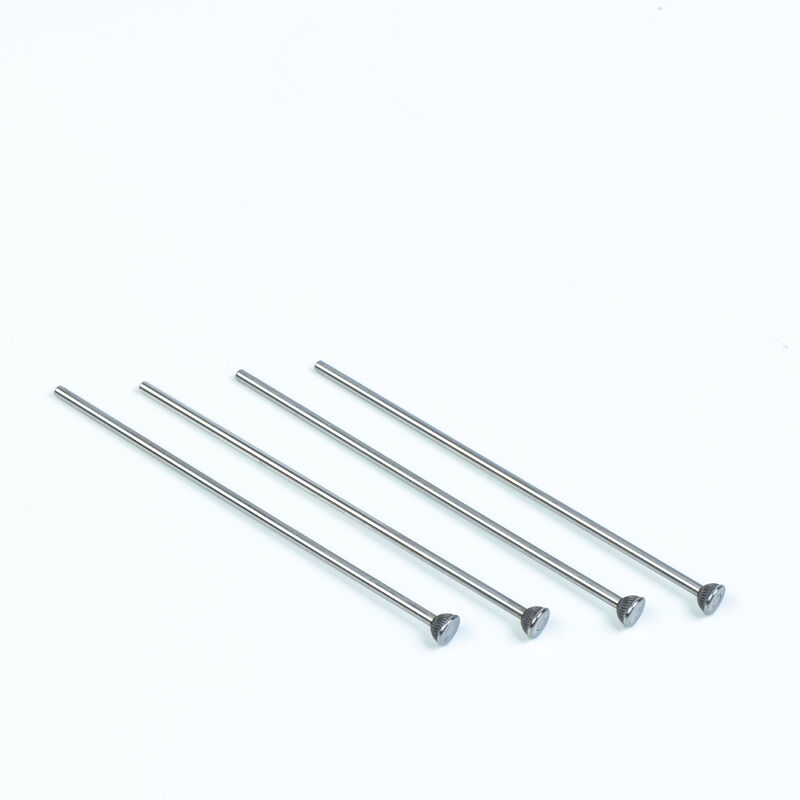

SV-BF Zorlu Eğri Yüzey Bitirme İşlemleri İçin Küresel Çapak Alma Ucu

SV-BF Sert Erişilebilir Kavisli Yüzey Bitirme İçin Küresel Çapak Alma Ucu

SV-BF yarım küre çapak alma aleti, işleme sırasında 1:1 açıklık oranına sahip çapraz delikleri çapak alabilir. Bu alet, freze makinesinin takım tutucusuna veya takım magazinin takılan herhangi bir kesici takım ile aynı şekilde kullanılır. Çapraz deliklerin kesişimindeki çapakları, delik duvarlarına zarar vermeden özel olarak giderir. Çapak alma işlemi, müşterinin kendi gereksinimlerine göre çalıştırılır ve çapak profilinin kaldırılmasından sonra küçük düzensiz pahlar veya yuvarlatılmış radyus filetoları ile sonuçlanır.

Çözüm

Bu durumun oluşmasını önlemek için çoklu işleme geçişleri yöntemi kullanılabilir. Son geçiş sırasında dönme hızını azaltmak yüzey kalitesini iyileştirecektir. Tek geçişli işleme için işleme parametrelerinde ayarlamalar yapılabilir (ileri besleme hızını artırmak, besleme miktarını artırmak, dönme hızını azaltmak, sıkıştırma milini uzatmak).

Genellikle, bir torna tezgahında kullanıldığında, gerçek besleme profili çapı D1 için izin verilen hız aralığı 20 –100 dev/dak'dır. Bu parametre, işleme sırasında besleme hızına dönüştürülebilir. Ayrıntılar için sağdaki şekle bakınız (bu noktada, takım ekseni ile iş parçası deliği arasındaki güvenlik boşluğunu ihmal edin).

Takım rijitlik özellikleri

Kesici takımın rijitliği ne kadar yüksekse, kesme kuvveti o kadar büyük olur. Bu rijitlik (yani kesme basıncı), takım ekseninin uzunluğu değiştirilerek düzenlenebilir. Eksen ne kadar kısaysa, kesme kuvveti o kadar büyük olur ve dolayısıyla kesme hacmi de o kadar büyük olur.
