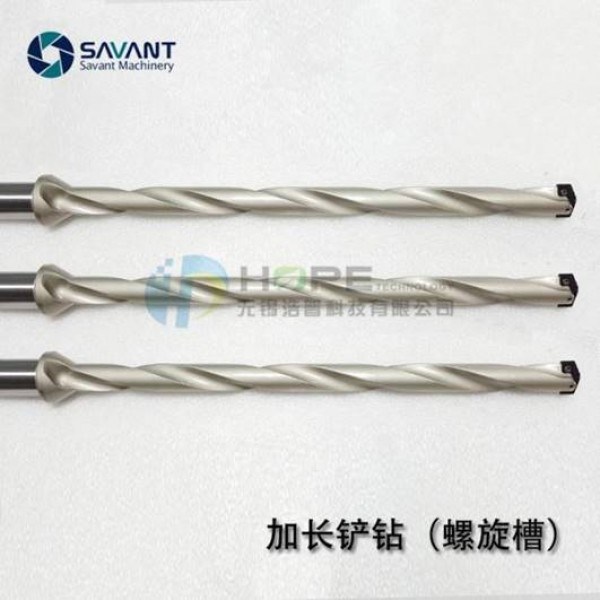

13-60mm 2D-5Dİndekslenebilir Kürek matkaplarıSAVANTEC Karbüt Yüksek Hızlı Çelik matkabı bit süpürge matkabı ekleme
Ürün tanımı
Savantec SPADE DRILLS: geleneksel kızarmış hamur bükme matkapının yükseltilmiş bir yerini alır ve CNC ekipmanlarına ve dikey matkap gibi çeşitli geleneksel ekipmanlara uygulanabilir,Radial matkap, vb.

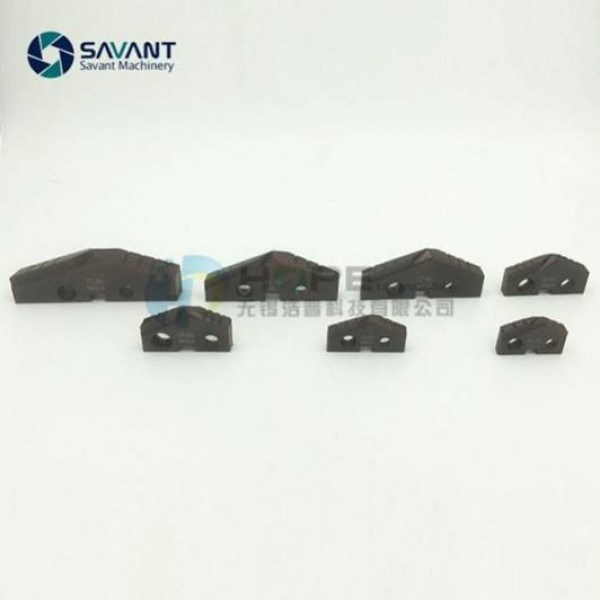

Savantec matkap bıçağı iki malzemeye ayrılmıştır: sert alaşım ve yüksek hızlı çelik ve kurulu araç tutucu da farklıdır ve birbirini değiştiremez
Dikey matkaplarda ve salkım matkaplarında yüksek hızlı çelik bıçaklar kullanılması önerilir, ancak makine hızı düşük, sertlik zayıf olduğu için sert alaşım bıçakları kullanılması önerilemez,Ve boşluk büyük.Bu da sert alaşım bıçaklarının kolayca kırılmasına neden olabilir.
Savant SPADE DRILLS avantajları:
Kürek matkabı (bilek) yüksek kesim performansına sahip yüksek hızlı çelik ve tozlu yüksek hızlı çelik içeren kobalttan yapılmıştır.
Tüm savantec matkapları merkezi bir su çıkışı deliğine sahiptir ve mümkün olduğunca yüksek basınç ve akış hızı ile soğutma sistemi kullanılması önerilir.Bu büyük ölçüde bıçakların hizmet ömrünü uzatabilir ve aynı zamanda çip kaldırılması için daha uygun olabilir.
Bıçak bir çip kırma olukla donatılmıştır ve demir filler parçalanmış bir şekildedir, bu da çip çıkarılmasına yardımcı olur ve güvenliği artırır
Sıradan yüksek hızlı çelik kızarmış hamur Twists matkap gibi geri çekilme ihtiyacı olmadan, bir kerede sonuna kadar işlenebilir ve daha yüksek verimliliğe sahiptir
10 iplikten daha az boyut doğruluğuyla derin delik işleme destekler ve hassas işleme aracı olarak kullanılabilir.
Borma pürüzsüzlüğü 1.6-3.2Ra
Önerilen doğrusal hız, iki kenarlı bir bıçakla (U matkaplarından farklı) dakikada 20-40 metre ve dönüş başına F0.2-0.6mm iki kenarlı bir besleme hızıdır
Savantec kürek matkabı özellikleri:
Savantec SPADE DRILLS, müşteri çizimlerine göre özelleştirilebilir ve şamferler, karşı batırma delikleri, basamaklar vb. ile standart olmayan matkap parçalarına dönüştürülebilir
Sıkıştırma kolu üç türden oluşur: yan sabit, düz kolu ve Mohs
Savantec SPADE DRILLS standart işleme aralığı: 9.05-114.00mm
Savantec SPADE DRILLS derinliği: 30 * D (30 kat çapı) ulaşabilir
Buhur borusunun her bir özelliği bir dizi matkap bıçağı ile donatılabilir
SPADE DRILLS bit (bilek) çelik parçaları, dökme demir, paslanmaz çelik, alüminyum alaşımı, vb işlemek için bıçakların farklı türleri vardır
İki tür kürek matkabı: yüksek hızlı çelik kaplama ve sert alaşım kaplama
Bir tek spesifikasyon deliği için delikleri öğütme ve matkap satın alma maliyetini ortadan kaldırır
Savantec matkap bıçağı, her iki kenarda da simetrik ve eşit kuvvet dağılımına sahip, derin delikleri işlemek için uygun bir kendi kendine merkezleşme fonksiyonuna sahiptir.Uzunluk/diametre oranı, diametrinin 5 katından daha az olanlar için, Savantec hızlı U matkapları (U matkapları) tercih edilir. 5 katı çapı aşanlar için, Savantec kürek matkapları önerilir.
Soğutma basıncı yeterince yüksek olduğunda, akış hızı yeterince büyük ve çip çıkarılması pürüzsüz olduğunda,SavantecSPADE DRILLS, çipleri çıkarmak için geri çekilmeye gerek kalmadan sürekli delik açabilmektedir..
Ürün özellikleri
| |
|
| 型号说明:SD为??钻总称呼,S/H分别为直槽/螺旋槽 |
|
| 00系列 ((φ13.0-φ17.5) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
- Evet. |
|
| SD00S-23-XP20 |
22 |
47.6 |
50.4 |
97.6 |
20 |
50 |
1/8 |
M2.5*6 |
T8 |
|
| SD00S-35-XP20 |
35 |
63.5 |
66.3 |
113.5 |
20 |
50 |
1/8 |
M2.5*6 |
T8 |
|
| SD00H-64-XP20 |
63 |
92.1 |
94.9 |
142.1 |
20 |
50 |
1/8 |
M2.5*6 |
T8 |
|
| SD00H-114-XP20 |
114 |
142.9 |
145.7 |
192.9 |
20 |
50 |
1/8 |
M2.5*6 |
T8 |
|
| SD00H-178-XP20 |
178 |
206.4 |
209.1 |
256.4 |
20 |
50 |
1/8 |
M2.5*6 |
T8 |
|
| SD00S-240-XP20 |
240 |
268.6 |
271.3 |
318.6 |
20 |
50 |
1/8 |
M2.5*6 |
T8 |
|
| SD00S-295-XP20 |
295 |
323.9 |
326.7 |
373.9 |
20 |
50 |
1/8 |
M2.5*6 |
T8 |
|
| SD00S-387-XP20 |
387 |
416 |
418.8 |
466 |
20 |
50 |
1/8 |
M2.5*6 |
T8 |
|
| 05系列 ((φ15.5-φ17.5) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
- Evet. |
|
| SD05S-23-XP20 |
22 |
47.6 |
50.4 |
97.6 |
20 |
50 |
1/8 |
M2.5*6 |
T8 |
|
| SD05S-35-XP20 |
35 |
63.5 |
66.3 |
113.5 |
20 |
50 |
1/8 |
M2.5*6 |
T8 |
|
| SD05H-64-XP20 |
63 |
92.1 |
94.9 |
142.1 |
20 |
50 |
1/8 |
M2.5*6 |
T8 |
|
| SD05H-114-XP20 |
114 |
142.9 |
145.7 |
192.9 |
20 |
50 |
1/8 |
M2.5*6 |
T8 |
|
| SD05H-178-XP20 |
178 |
206.4 |
209.1 |
256.4 |
20 |
50 |
1/8 |
M2.5*6 |
T8 |
|
| SD05S-240-XP20 |
240 |
268.6 |
271.3 |
318.6 |
20 |
50 |
1/8 |
M2.5*6 |
T8 |
|
| SD05S-295-XP20 |
295 |
323.9 |
326.7 |
373.9 |
20 |
50 |
1/8 |
M2.5*6 |
T8 |
|
| SD05S-387-XP20 |
387 |
416 |
418.8 |
466 |
20 |
50 |
1/8 |
M2.5*6 |
T8 |
|
| 10系列 ((φ17.6-φ24.4) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
- Evet. |
|
| SD10S-48-XP25 |
48 |
75.8 |
79.4 |
131.8 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10S-67-XP25 |
67 |
107.2 |
110.7 |
163.1 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10H-118-XP25 |
118 |
154.8 |
158.4 |
210.8 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10H-168-XP25 |
168 |
205.6 |
209.2 |
261.6 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10H-218-XP25 |
218 |
255.3 |
258.9 |
311.3 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10H-270-XP25 |
270 |
307.2 |
310.8 |
363.2 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10S-365-XP25 |
365 |
402.2 |
405.8 |
458.2 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10S-457-XP25 |
457 |
494.5 |
498.1 |
550.5 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD10S-569-XP25 |
569 |
602.5 |
606.1 |
658.5 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| 15系列 ((φ22.0-φ24.4) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
- Evet. |
|
| SD15S-57-XP25 |
57 |
88.5 |
92.1 |
144.5 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15S-67-XP25 |
67 |
107.2 |
110.7 |
163.1 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15H-118-XP25 |
118 |
154.8 |
158.4 |
210.8 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15H-168-XP25 |
168 |
205.6 |
209.2 |
261.6 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15H-218-XP25 |
218 |
255.3 |
258.9 |
311.3 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15H-270-XP25 |
270 |
307.2 |
310.8 |
363.2 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15S-365-XP25 |
365 |
402.2 |
405.8 |
458.2 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15S-457-XP25 |
457 |
494.5 |
498.1 |
550.5 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| SD15S-569-XP25 |
569 |
602.5 |
606.1 |
658.5 |
25 |
56 |
1/8 |
M3*8 |
T8 |
|
| 20系列 ((φ24.5-φ35.0) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
- Evet. |
|
| SD20S-57-XP32 |
57 |
88.5 |
92.1 |
148.5 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD20S-86-XP32 |
86 |
128.6 |
132.2 |
188.6 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD20H-137-XP32 |
137 |
179.4 |
183 |
239.4 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD20H-187-XP32 |
187 |
230.2 |
233.8 |
290.2 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD20H-237-XP32 |
237 |
279.9 |
283.5 |
339.9 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD20H-289-XP32 |
289 |
331.8 |
335.4 |
391.8 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD20H-400-XP32 |
400 |
442.8 |
446.4 |
502.8 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD20S-400-XP32 |
400 |
442.8 |
446.4 |
502.8 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD20S-511-XP32 |
511 |
554.1 |
557.7 |
614.1 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD20S-692-XP32 |
692 |
735.1 |
738.7 |
795.1 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| 25 seri ((φ30.0-φ35.0) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
- Evet. |
|
| SD25S-92-XP32 |
92 |
123.4 |
127 |
183.4 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD25S-86-XP32 |
86 |
128.6 |
132.2 |
188.6 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD25H-137-XP32 |
137 |
179.4 |
183 |
239.4 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD25H-187-XP32 |
187 |
230.2 |
233.8 |
290.2 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD25H-237-XP32 |
237 |
279.9 |
283.5 |
339.9 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD25H-289-XP32 |
289 |
331.8 |
335.4 |
391.8 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD25H-400-XP32 |
400 |
442.8 |
446.4 |
502.8 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD25S-400-XP32 |
400 |
442.8 |
446.4 |
502.8 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD25S-511-XP32 |
511 |
554.1 |
557.7 |
614.1 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| SD25S-692-XP32 |
692 |
735.1 |
738.7 |
795.1 |
32 |
60 |
1/4 |
M3.5*10 |
T15 |
|
| 30系列 ((φ35.1-φ47.9) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
- Evet. |
|
| SD30S-76-XP40 |
76 |
125 |
129.8 |
195 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD30S-121-XP40 |
121 |
173 |
177.8 |
243 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD30H-165-XP40 |
165 |
217.5 |
222.3 |
287.5 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD30H-210-XP40 |
210 |
261.9 |
266.7 |
331.9 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD30H-260-XP40 |
260 |
312.3 |
317.1 |
382.3 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD30S-349-XP40 |
349 |
401.6 |
406.4 |
471.6 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD30H-349-XP40 |
349 |
401.6 |
406.4 |
471.6 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD30S-559-XP40 |
559 |
611.1 |
615.9 |
681.1 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD30S-787-XP40 |
787 |
839.7 |
844.5 |
909.7 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| 35系列 ((φ42.0-φ47.9) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
- Evet. |
|
| SD35S-76-XP40 |
76 |
125 |
129.8 |
195 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD35S-121-XP40 |
121 |
173 |
177.8 |
243 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD35H-165-XP40 |
165 |
217.5 |
222.3 |
287.5 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD35H-210-XP40 |
210 |
261.9 |
266.7 |
331.9 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD35H-260-XP40 |
260 |
312.3 |
317.1 |
382.3 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD35S-349-XP40 |
349 |
401.6 |
406.4 |
471.6 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD35H-349-XP40 |
349 |
401.6 |
406.4 |
471.6 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD35S-559-XP40 |
559 |
611.1 |
615.9 |
681.1 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| SD35S-787-XP40 |
787 |
839.7 |
844.5 |
909.7 |
40 |
70 |
1/4 |
M5*10 |
T20 |
|
| 40系列 ((φ48.0-φ65.28) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
- Evet. |
|
| SD40S-130-XP40 |
130 |
179.4 |
184.2 |
249.4 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD40H-232-XP40 |
232 |
281 |
285.8 |
351 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD40S-350-XP40 |
350 |
399.2 |
404 |
469.2 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD40H-350-XP40 |
350 |
399.2 |
404 |
469.2 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD40S-422-XP40 |
422 |
471.5 |
476.3 |
541.5 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD40H-422-XP40 |
422 |
471.5 |
476.3 |
541.5 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD40S-525-XP40 |
525 |
574.2 |
579 |
644.2 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD40S-625-XP40 |
625 |
674.7 |
679.5 |
744.7 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD40S-879-XP40 |
879 |
928.7 |
933.5 |
998.7 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| 45系列 ((φ56.0-φ65.28) |
|
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
- Evet. |
|
| SD45S-130-XP40 |
130 |
179.4 |
184.2 |
249.4 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD45H-232-XP40 |
232 |
281 |
285.8 |
351 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD45S-350-XP40 |
350 |
399.2 |
404 |
469.2 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD45H-350-XP40 |
350 |
399.2 |
404 |
469.2 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD45H-422-XP40 |
422 |
471.5 |
476.3 |
541.5 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD45S-422-XP40 |
422 |
471.5 |
476.3 |
541.5 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD45S-525-XP40 |
525 |
574.2 |
579 |
644.2 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD45S-625-XP40 |
625 |
674.7 |
679.5 |
744.7 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| SD45S-879-XP40 |
879 |
928.7 |
933.5 |
998.7 |
40 |
70 |
1/4 |
M5*15 |
T20 |
|
| 50系列 ((φ65.3-φ89.08) |
|
| |
| |
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
- Evet. |
|
| SD50S-171-XP50 |
171 |
235 |
240 |
315 |
50 |
80 |
1/2 |
M6*15 |
T25 |
|
| SD50S-350-XP50 |
350 |
414 |
419 |
494 |
50 |
80 |
1/2 |
M6*15 |
T25 |
|
| SD50S-660-XP50 |
660 |
724 |
729 |
804 |
50 |
80 |
1/2 |
M6*15 |
T25 |
|
| 70系列 ((φ89.1-φ114.48) |
|
| |
| |
| |
| 型号 |
L1 |
L2 |
L3 |
L |
D1 |
L4 |
G |
螺丝 |
- Evet. |
|
| SD70S-200-XP50 |
200 |
275 |
280 |
355 |
50 |
80 |
1/2 |
M6*15 |
T25 |
|
| SD70S-400-XP50 |
400 |
475 |
480 |
555 |
50 |
80 |
1/2 |
M6*15 |
T25 |
|
| SD70S-800-XP50 |
800 |
875 |
880 |
955 |
50 |
80 |
1/2 |
M6*15 |
T25 |
|
ürün görüntüsü
Mesajınız 20-3.000 karakter arasında olmalıdır!
